薩梅特低壓有源無功補償裝置
ACTIVE REACTIVE POWER COMPENSATION DEVICE(LOW VOLTAGE)
無功補償是用戶配電系統的核心需求，實現無功功率補償，可以避免功率因數罰款，減少電費開支，降低無功對電能的消耗，釋放無功所占用的系統容量，提高用電系統容量的使用效率。
傳統的電容分組投切技術比較落后，基本呈階梯狀有級補償，不能實現精準的無功補償, 不能及時響應負載變化，常出現過補或欠補的情況。另外，由于生產的需要，越來越多的電子產品、非線性負載包括變流裝置（變頻器等）、電弧爐、可控硅整流器件等在電力系統中的大量廣泛應用，上述電氣設備會導致大量諧波產生。傳統的補償電容會放大諧波，補償電容因?yàn)橹C波的影響，也容易發生鼓包、漏液甚至爆炸等事件，容易釀成電力安全事故，有極大的安全隱患。
全球領先的薩梅特低壓有源無功補償裝置（SUMMIT SSVG）能夠精確檢測負載的無功變化，并發出與用電系統無功大小相等、相位相反的無功電流，最終實現功率因數 0.99精確補償。薩梅特低壓有源無功補償裝置DSP系統的快速精確計算能力與IGBT單元的快速開關性能，保障SUMMIT SSVG的功率因數補償可完全跟上不同負載的快速劇烈變化。
SUMMIT SSVG是有源型補償裝置，從機理上避免了諧振現象，可以抵抗諧波的干擾，明顯消除諧波污染，使補償效果更加安全、穩定。SUMMIT SSVG是有源型補償裝置，決定了不受系統電壓跌落的影響，可保持輸出容量的穩定。 SUMMIT SSVG是有源型補償裝置，補償容量即為安裝容量，不會發生過補償或者欠補償，可保證系統電壓恒定。

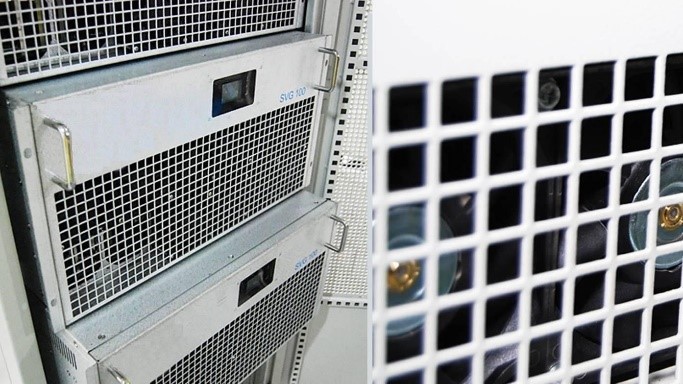

（SUMMIT SSVG模塊化結構）

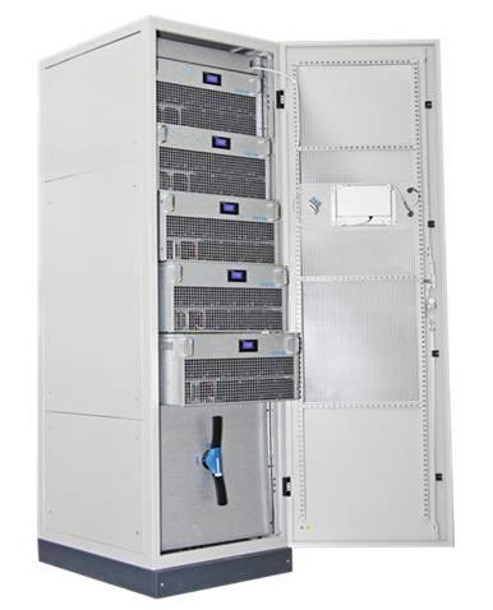

薩梅特低壓有源無功補償裝置單模塊容量包含50kvar\100kvar，有壁掛和機架式，安裝非常便利，用戶可根據實際需要任意擴展補償容量，僅需增添模塊即可。
環境要求:
存儲溫度：－40℃～+70℃
工作溫度： -10℃～+40℃
濕度要求：最大95%，無凝露
海拔高度：1500m，在1500m-4000m,根據國標GB/T3859.2,每上升50m，功率降低1%
電氣性能:
工作電壓：AC380V（-40%～+20%）
工作頻率：50 Hz
頻率范圍：45～55HZ
電網結構：三相四線/三相三線，硬件兼容設計，只需通過軟件更改
并聯臺數：不限，單臺集中監控模塊最多可帶八臺功率模塊
整機效率：>97%
平均無故障時間：10萬小時
開關頻率：20kHz(平均)
功能描述：
無功補償范圍：目標功率因數容性、感性可調
無功補償率：＞99%
控制算法：FFT
功能選擇：補償無功、補償無功及不平衡
快速響應時間：<50us
物理特性:
模塊尺寸：寬*深*高500*510*270mm
模塊凈重：48kg
機身顏色：覆鋁鋅板原色
通風量：405L/sec
噪音：<65dB
通訊接口：RS485，集中監控屏可選配網口與干接點
安裝方式：機架
進線方式：后進線
保護功能:
保護功能：過載保護、短路保護、母線過壓保護、電源故障保護、保險故障保護、過溫保護、頻率異常保護、缺相保護等
更多產品資料、成功案例、產品選型等歡迎致電薩梅特咨詢
